Generating Cardiac Magnetic Resonance Images from Electrocardiograms — A Multicenter Study

Génération d'images par résonance magnétique cardiaque à partir d'électrocardiogrammes — Une étude multicentrique

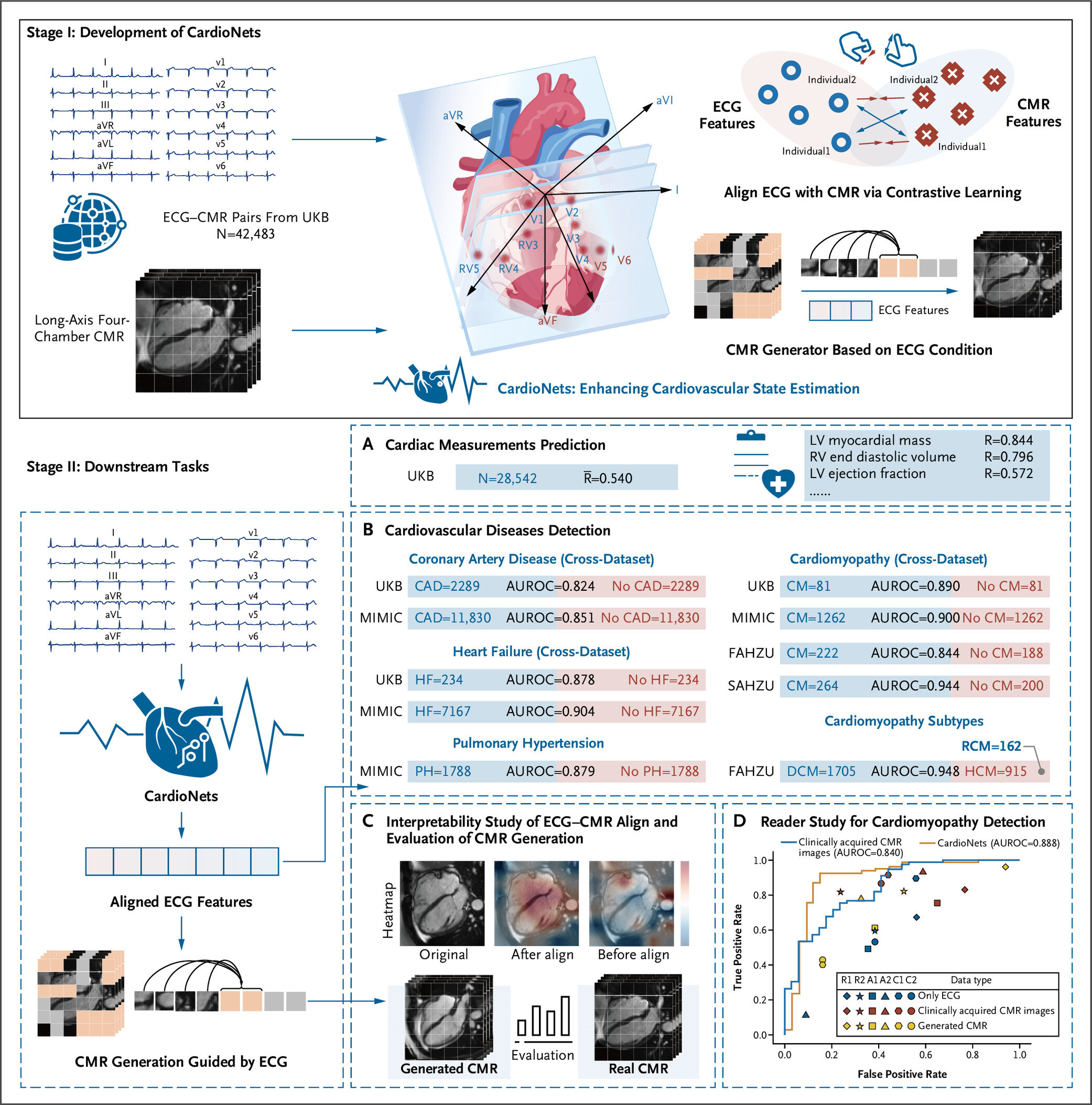

Aperçu du plan d'étude

Étape I : Développement des CardioNets. À l'aide de l'ensemble de données UKB, nous avons entraîné deux composants essentiels des CardioNets : (1) un modèle d'ECG entraîné avec un apprentissage contrastif ECG–IRM cardiaque pour capturer les informations pertinentes de l'IRM cardiaque, et (2) un modèle de génération d'IRM cardiaque entraîné avec un modèle autorégressif masqué conditionné par l'ECG.

Étape II : Tâches en aval. Les ensembles de données utilisés proviennent de l'UKB, du MIMIC-IV-ECG, du First Affiliated Hospital of Zhejiang University School of Medicine (FAHZU) et du Second Affiliated Hospital of Zhejiang University School of Medicine (SAHZU). Tous les chiffres annotés dans la figure représentent la taille totale des échantillons des ensembles de données. Toutes les tâches ont utilisé uniquement les données ECG pour valider la performance du modèle, y compris la prédiction des mesures cardiaques (panneau A) ; la détection des maladies cardiovasculaires, en particulier la cardiomyopathie (panneau B) ; une étude d'interprétabilité de l'alignement ECG–IRM cardiaque et l'évaluation de la génération d'IRM cardiaque (panneau C) ; et une étude de lecteurs pour la détection de la cardiomyopathie (panneau D).

AUROC désigne l'aire sous la courbe ROC (caractéristique de fonctionnement du récepteur) ; CAD, maladie coronarienne ; CM, cardiomyopathie ; CMR, imagerie par résonance magnétique cardiaque ; DCM, cardiomyopathie dilatée ; ECG, électrocardiogramme ; FAHZU, First Affiliated Hospital of Zhejiang University School of Medicine ; HCM, cardiomyopathie hypertrophique ; HF, insuffisance cardiaque ; LV, ventricule gauche ; MIMIC, Medical Information Mart for Intensive Care ; PH, hypertension pulmonaire ; RCM, cardiomyopathie restrictive ; RV, ventricule droit ; SAHZU, Second Affiliated Hospital of Zhejiang University School of Medicine ; et UKB, U.K. Biobank.

NOTEBOOKLM / SYNTHESE

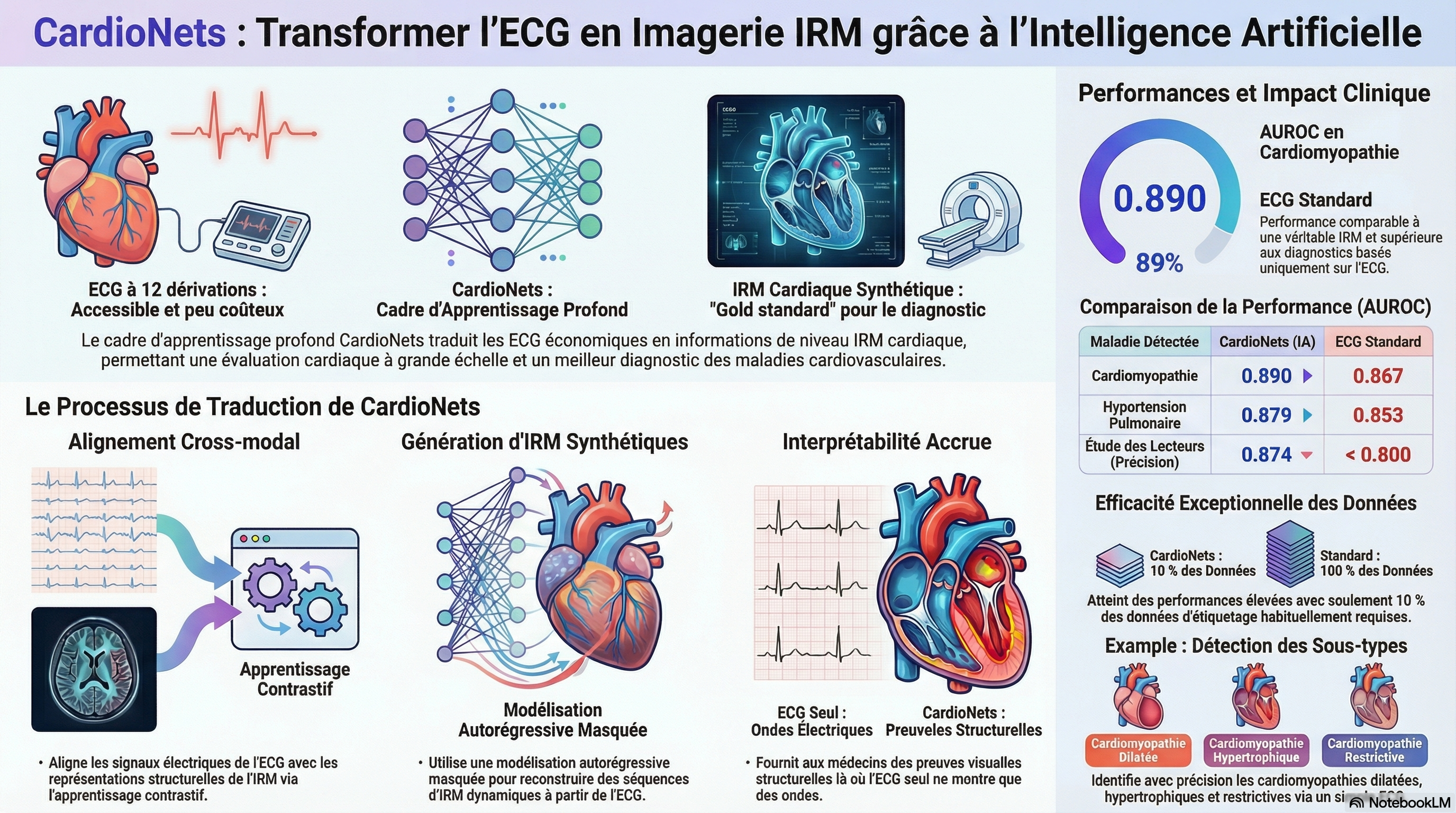

Cette étude présente CardioNets, une architecture d'intelligence artificielle novatrice capable de transformer un simple électrocardiogramme (ECG) en images de résonance magnétique cardiaque (RMC) synthétiques. En s'appuyant sur l'apprentissage contrastif pour lier les signaux électriques aux structures anatomiques, ce modèle permet d'obtenir des paramètres fonctionnels précis et des séquences visuelles sans nécessiter l'équipement coûteux de l'imagerie traditionnelle. Les chercheurs ont démontré que cet outil surpasse les méthodes de diagnostic par ECG classiques, atteignant une efficacité comparable à la RMC réelle pour détecter des pathologies graves comme la cardiomyopathie. L'objectif final est de démocratiser l'accès aux diagnostics cardiaques de haute précision, particulièrement dans les zones disposant de ressources médicales limitées.

Document d'information : CardioNets — Synthèse d'imagerie par résonance magnétique cardiaque à partir d'électrocardiogrammes



Résumé exécutif



Le cadre technologique CardioNets représente une avancée majeure dans le diagnostic des maladies cardiovasculaires (MCV). Grâce à l'apprentissage profond (deep learning), CardioNets traduit les données d'un électrocardiogramme (ECG) à 12 dérivations — un outil largement accessible et peu coûteux — en paramètres fonctionnels et images synthétiques alignés sur l'imagerie par résonance magnétique cardiaque (IRM ou CMR), considérée comme la référence absolue.



Développé à partir d'une étude multicentrique impliquant plus de 159 000 échantillons, CardioNets surpasse les modèles basés uniquement sur l'ECG pour la détection de pathologies complexes telles que la cardiomyopathie et l'hypertension pulmonaire. L'étude démontre que ce système peut fournir des perspectives de niveau CMR avec une précision souvent supérieure à celle des cliniciens utilisant uniquement l'ECG, offrant ainsi une solution évolutive pour le dépistage précoce des MCV, particulièrement dans les environnements à ressources limitées.

--------------------------------------------------------------------------------

1. Contexte et problématique clinique



Les maladies cardiovasculaires demeurent la principale cause de décès dans le monde. La mortalité liée à la cardiomyopathie, en particulier, a augmenté de 7,6 % récemment. Le diagnostic se heurte à un fossé entre deux modalités :

• L'électrocardiogramme (ECG) : Non invasif, peu coûteux et accessible, mais limité dans son évaluation des conditions structurelles et fonctionnelles du cœur.
• L'imagerie par résonance magnétique cardiaque (CMR) : Fournit une évaluation exhaustive (morphologie, fonction, caractérisation tissulaire), mais son coût élevé et sa complexité opérationnelle limitent son accessibilité.

CardioNets vise à combler cette lacune en renforçant la capacité diagnostique de l'ECG grâce à l'alignement multimodal avec la CMR.

--------------------------------------------------------------------------------

2. Architecture et méthodologie de CardioNets



CardioNets repose sur un cadre d'apprentissage profond structuré en deux étapes principales de développement, utilisant des données provenant de la UK Biobank (UKB), de MIMIC-IV et de cohortes hospitalières (FAHZU et SAHZU).



Étape I : Développement du Modèle

1. Alignement Contrastif ECG-CMR : Utilisation de l'apprentissage contrastif pour aligner les représentations de l'ECG avec les représentations latentes dérivées de la CMR. Un encodeur CMR "gelé" (frozen) sert de base sémantique.
2. Modèle Génératif ECG-CMR (ECG2CMR) : Un modèle autoregressif masqué génère des séquences CMR cinématographiques dynamiques à partir de l'ECG, en utilisant un transformateur à attention bidirectionnelle.

Étape II : Tâches en Aval (Downstream Tasks)

Le modèle a été affiné pour :

• La régression des mesures cardiaques (82 indices dérivés de la CMR).
• La détection des maladies cardiovasculaires (maladie coronarienne, insuffisance cardiaque, cardiomyopathie, hypertension pulmonaire).
• La synthèse d'images CMR de haute fidélité pour l'aide à la décision clinique.

--------------------------------------------------------------------------------

3. Analyse des Performances et Résultats Clés



A. Prédiction des Mesures Cardiaques

Dans le jeu de données UKB, CardioNets a démontré une supériorité significative par rapport aux modèles ECG traditionnels pour prédire les indices structurels cardiaques.

Modèle	Score R2 Moyen (IC 95 %)	Valeur P (vs Base)
CardioNets	0,310 (0,304 à 0,315)	< 0,0001
Meilleure base ECG (SSL)	0,269 (0,265 à 0,272)	-
ECG à partir de zéro (Scratch)	0,242 (0,235 à 0,249)	-



B. Détection des Maladies Cardiaques

CardioNets rivalise avec les performances des modèles basés sur la CMR réelle pour certaines pathologies.

• Cardiomyopathie (UKB) : AUROC de 0,890 (comparable au modèle CMR de référence à 0,906, p=0,514).
• Hypertension Pulmonaire (MIMIC-IV) : AUROC de 0,879, surpassant nettement les bases ECG (0,853, p<0,001).
• Sous-types de cardiomyopathie (FAHZU) : excellente performance pour les types rares comme la cardiomyopathie restrictive (RCM) avec une AUROC de 0,933.

C. Efficacité des Étiquettes (label efficiency)

CardioNets réduit la charge d'annotation : il atteint des performances comparables à un modèle ECG entraîné à partir de zéro en utilisant seulement 10 % des données d'entraînement.

--------------------------------------------------------------------------------

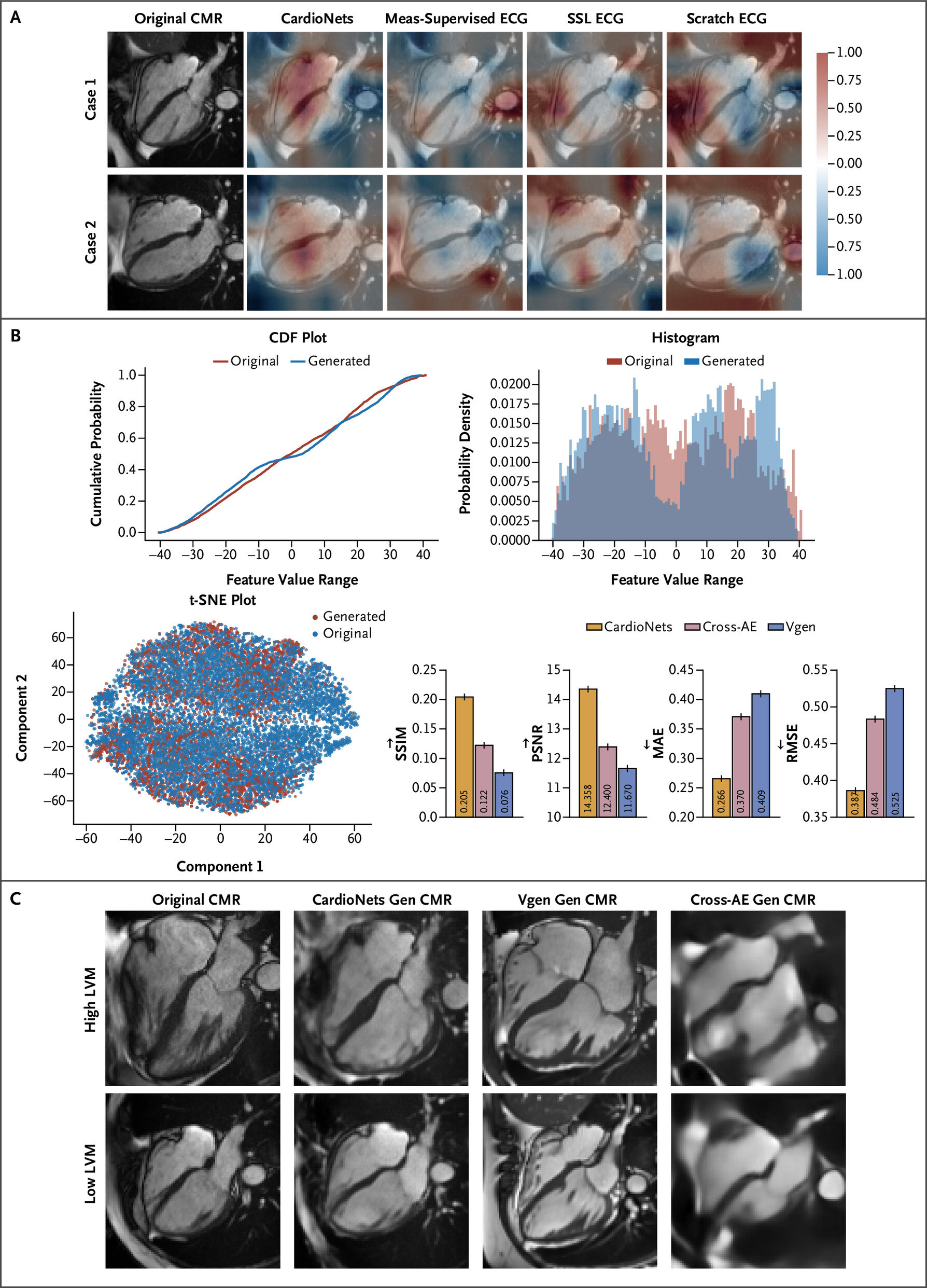

4. Synthèse d'Images et interprétabilité



L'un des aspects innovants de CardioNets est sa capacité à générer des images CMR synthétiques pour soutenir l'interprétation clinique.

• Fidélité de l'image : Les images générées par CardioNets ont obtenu un indice de similitude structurelle (SSIM) de 0,205, surpassant les méthodes de pointe précédentes (0,122, p<0,0001).
• Visualisation (Heatmaps) : Les cartes de chaleur montrent que CardioNets concentre son analyse sur les régions cardiaques de la CMR (myocarde, valves), contrairement aux modèles ECG de base qui présentent des motifs diffus.
• Consistance des caractéristiques : Les distributions de caractéristiques extraites des images générées sont largement similaires à celles des images CMR réelles, bien qu'une certaine "régression vers la moyenne" soit observée dans les zones de transition phénotypique.

--------------------------------------------------------------------------------

5. Étude de Cas : Évaluation par les cliniciens (reader study)



Une étude a été réalisée avec six cardiologues ayant des niveaux d'expérience variés, dans le but d’évaluer l’utilité clinique réelle de CardioNets pour la détection de la cardiomyopathie.

• Précision : CardioNets a atteint une précision de 0,874 (IC 95 %, 0,800 à 0,923), dépassant tous les lecteurs humains participant à l'étude.
• Apport de l'IA : les images CMR générées par l'IA ont amélioré les performances diagnostiques des résidents et des médecins traitants par rapport à l'interprétation de l'ECG seul.
• Jugement humain : Les médecins ont eu des difficultés à distinguer les images CMR réelles des images générées par CardioNets (confusion observée chez les résidents et les chefs de clinique associés).

--------------------------------------------------------------------------------

6. Discussion et Implications Politiques



Gestion du Déséquilibre des Données

Bien que la base UKB contienne principalement des individus sains, CardioNets surmonte ce biais grâce à :

• Un pré-entraînement à grande échelle.
• L'utilisation d'un modèle génératif guidé par les mesures pour augmenter les phénotypes pathologiques (multipliés par cinq).

Conclusions et perspectives

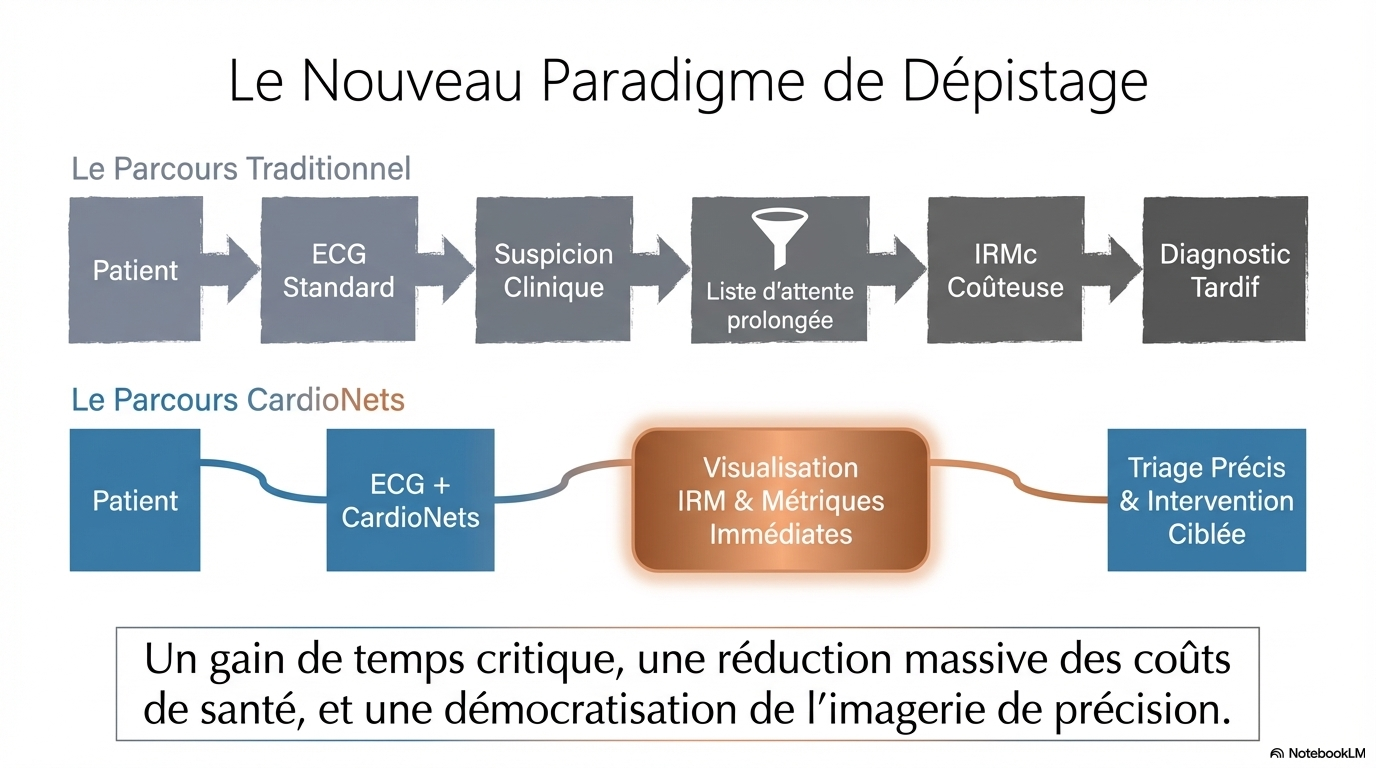

Le document souligne que CardioNets offre une solution accessible pour le dépistage à l'échelle de la population. Ses implications à long terme incluent :

1. Optimisation des parcours de soins : aide à affiner les stratégies d'orientation vers la CMR réelle.
2. Accessibilité mondiale : déploiement potentiel dans des régions économiquement sous-développées où l'accès à l'imagerie avancée est limité.
3. Cadre pour d'autres diagnostics : modèle pour l'application de l'IA dans d'autres domaines diagnostiques contraints par les ressources.

"CardioNets traduit les ECG en informations de niveau CMR, améliorant les performances de détection des maladies cardiovasculaires et permettant une accessibilité évolutive." — Conclusion de l'étude.





























Commentaire

Étude chinoise assez extraordinaire, passer d'un tracé ECG à une IRM cardiaque sans IRM.

Cardionets crée un nouveau paradigme dans l'exploration cardiaque : efficacité, réduction des coûts, non invasive,  une imagerie de précision démocratisée.

Rajoutons un point majeur :  les médecins ont eu des difficultés à distinguer les images CMR réelles des images générées par CardioNets (confusion observée chez les résidents et les chefs de clinique associés).

Allons plus loin , ne pourrait-on pas essayer d'appareiller les courbes de vélocité en Doppler spectral pour aboutir à une imagerie ?

Avec l'IA, l'impossible devient possible !

Une fois de plus l'intelligence médicale est augmentée (IMA) par l'IA.
